TJ型無堵塞無泄漏紙漿泵

TJ型無堵塞無泄漏紙漿泵

一、概述

TJ型無堵塞無泄漏紙漿泵是在消化吸收國外先進泵類產品的基礎上，結合國內造紙、製漿企業用泵要求而研製開發的新一代紙槳泵產品，防堵塞性能好及運行時無泄漏，安裝維修方便等優點，廣泛應用於造紙、製漿企業紙漿介質的輸送，同時也適用於企業製糖、澱粉加工、化工原料等介質的輸送。

二、適用範圍

★ 製漿造紙 ★ 製糖澱粉 ★ 化工原料

★ 工業汙水 ★ 環境保護工程 ★ 市路工程

三、性能範圍

流量：40-3300m3/h       揚程：5-100m

紙漿濃度：≤6%       工作溫度：≤120℃

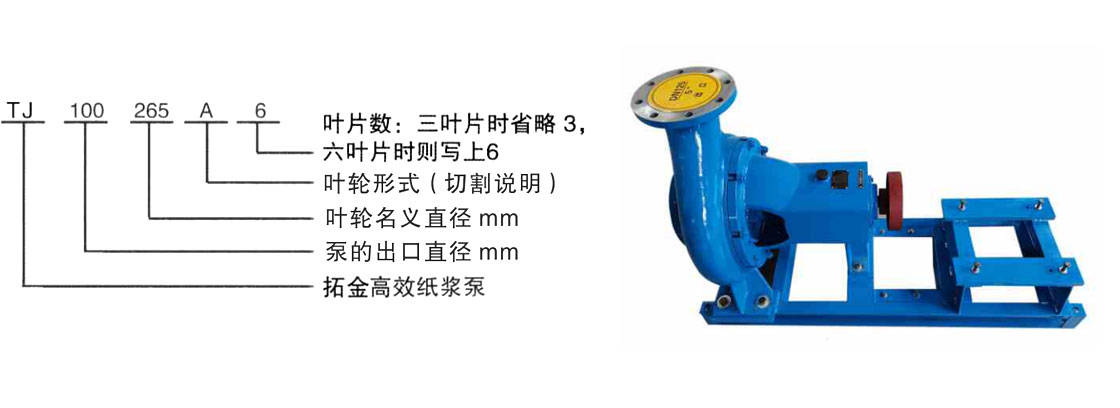

四、型號說明

五、結構特點

1、該泵為後開門結構,維修時不必拆卸管路。

2、泵的進出口法蘭按1.6MPa壓力設計。

3、葉輪采用三葉片（或六葉片），敞開式葉輪，效率很高且不需要軸向推力補償，易於維修，堵塞機會低。

4、泵軸由使用油潤滑且重載的圓柱滾子軸承和徑向推力球軸承（角接觸球軸承）組合支承，圍柱滾子軸承安裝在泵端，徑向推力球軸承則麵對麵安裝在傳動端。

5、軸封主要有標準單端麵機械密封、前後排列的機械密封、雙機械密封、填料密封、動態密封共五種型式，用戶可根據要求和實際使用工況選用。

6、葉輪采用失蠟精密鑄造並作動平衡校驗。

7、材料有鑄鐵、鑄鋼、普通不鏽鋼、雙相不鏽鋼四種。

泵的選型

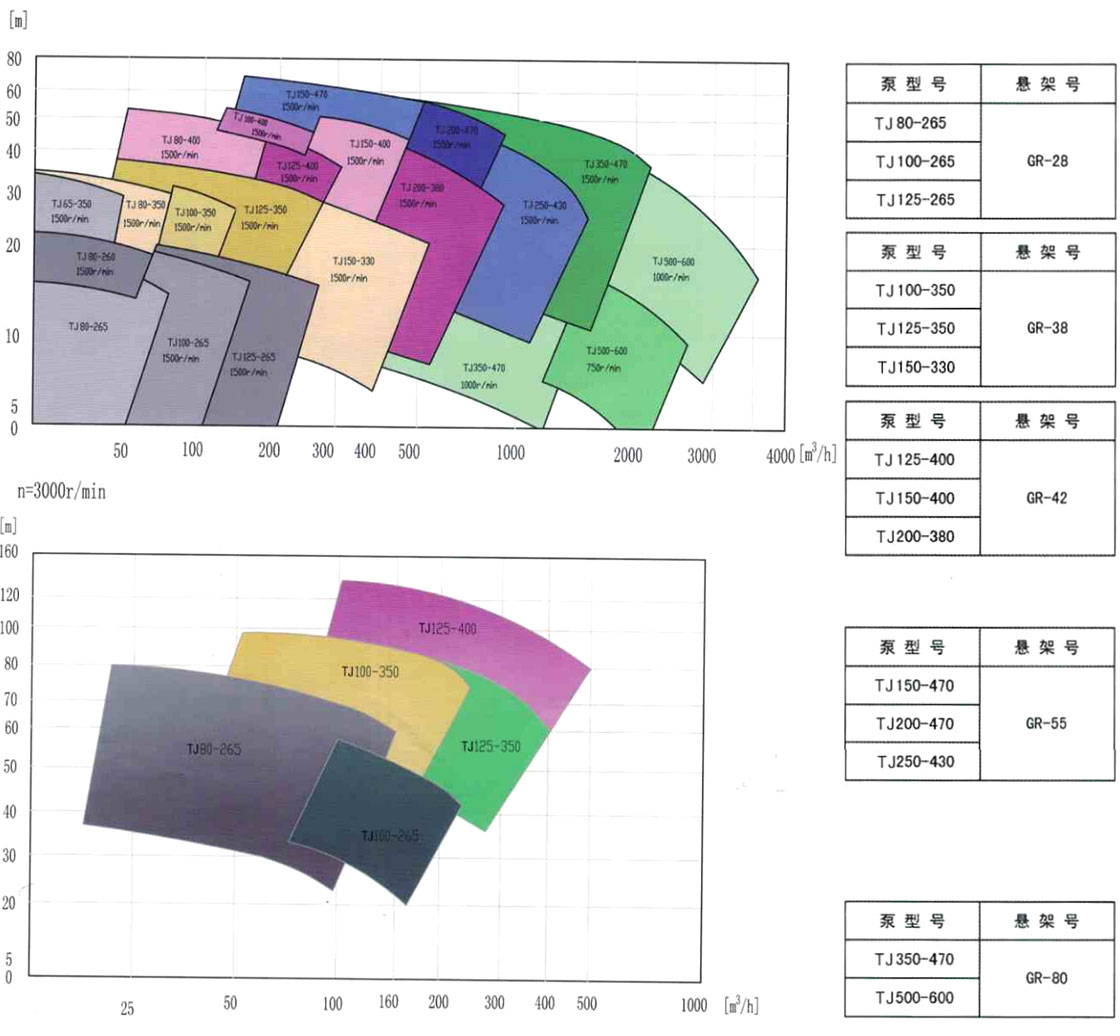

特性曲線n=1500r/min(1000r/min,750r/min)

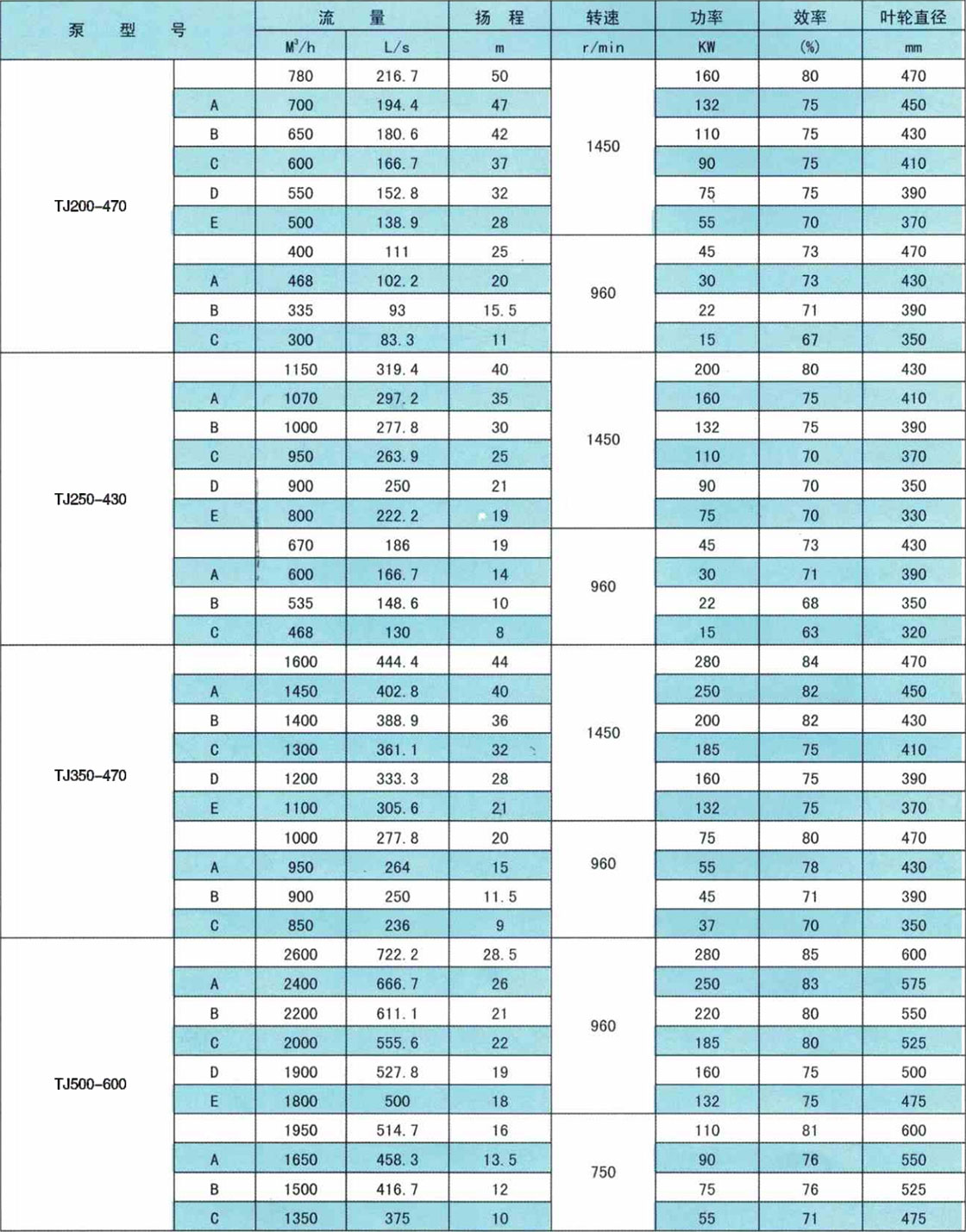

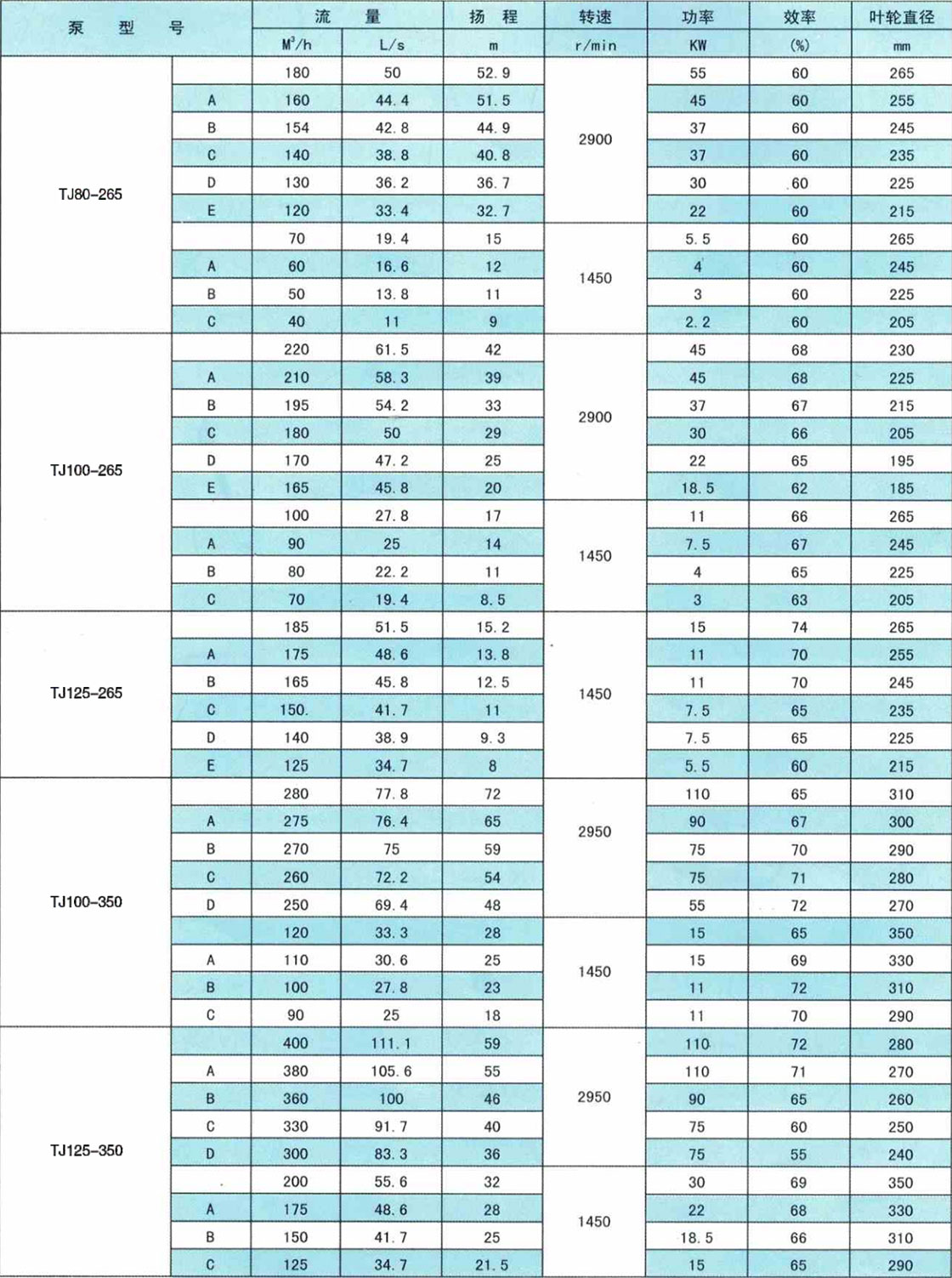

性能參數

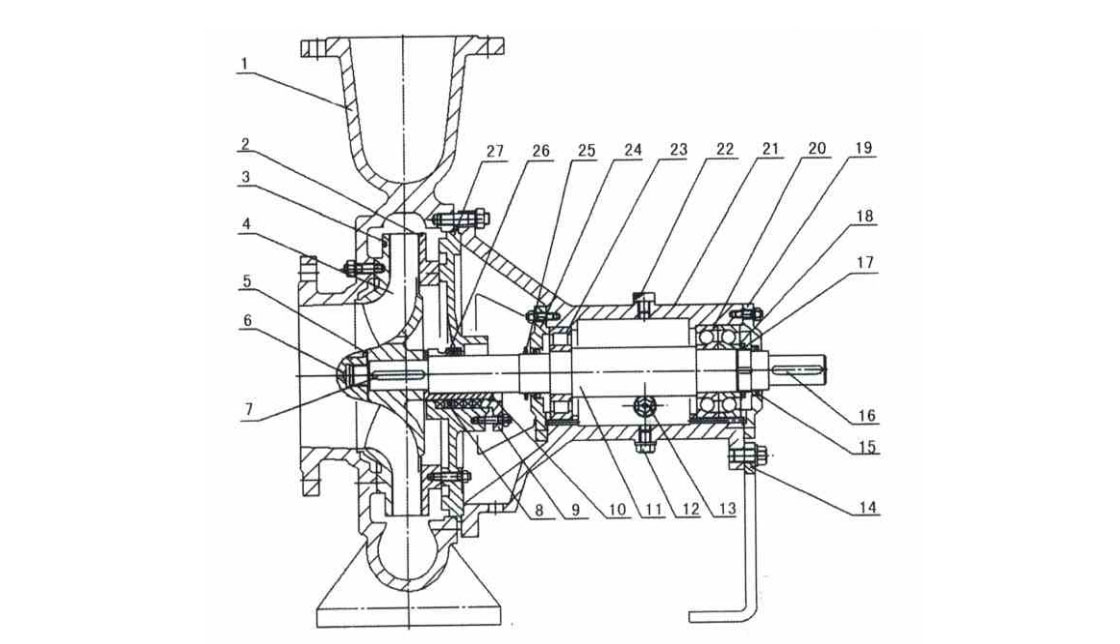

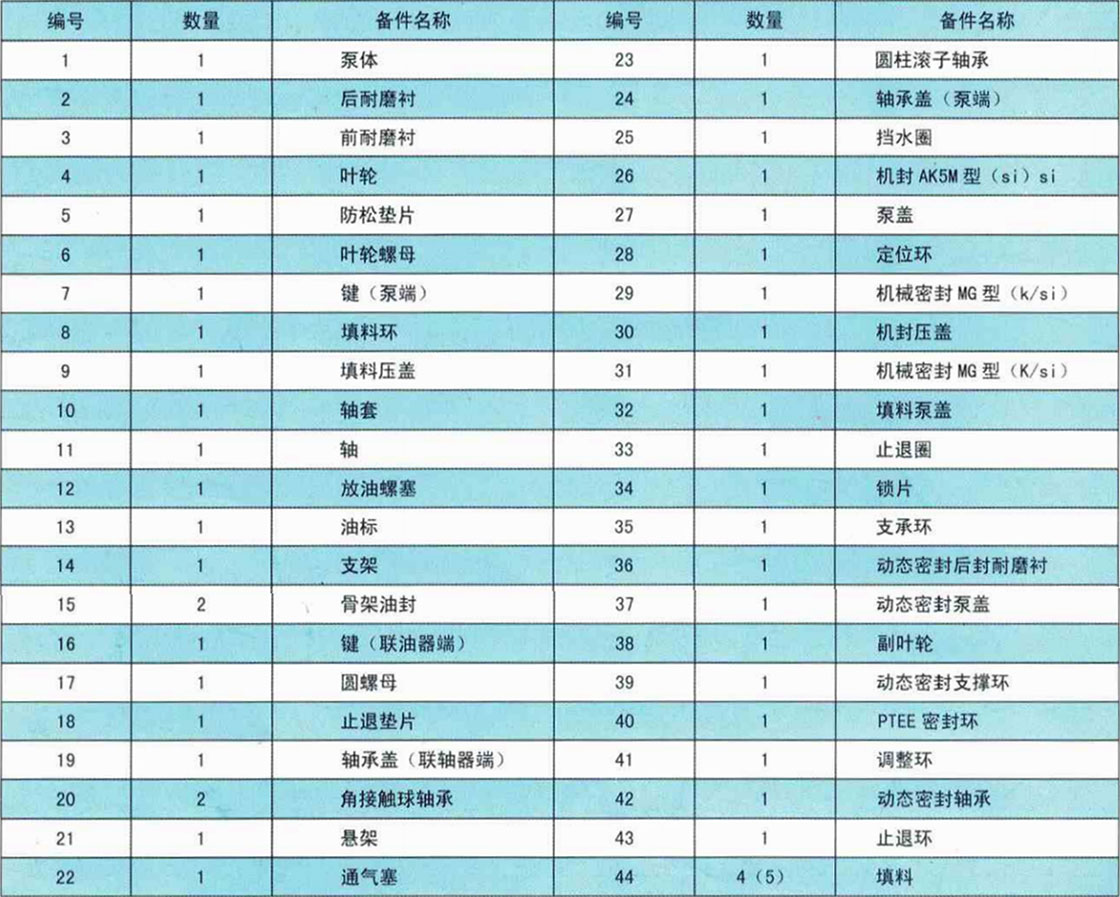

泵結構參數
